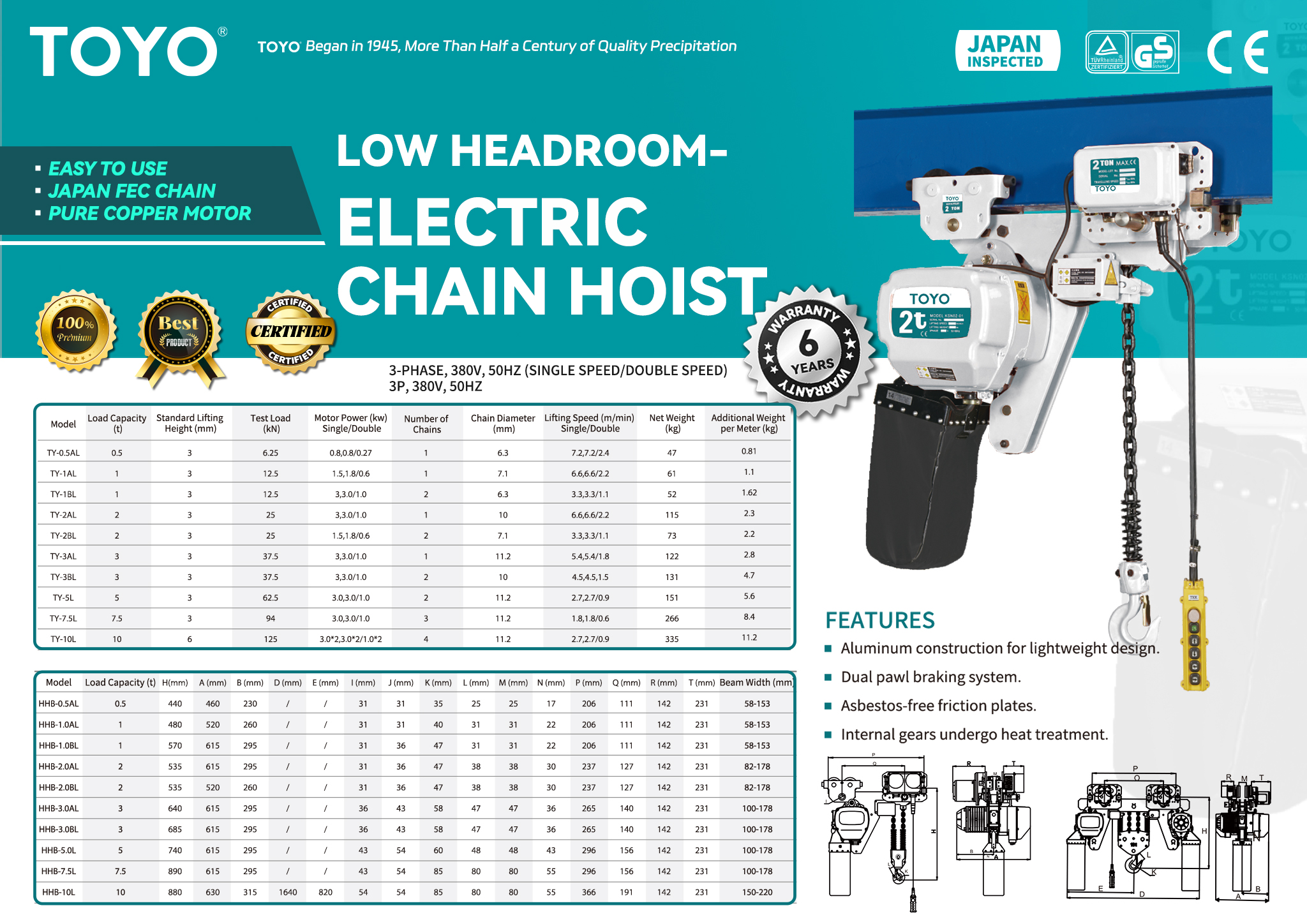

7 Types essentiels de matériel de levage pour chantiers navals pour une performance maximale en 2025 Par Kunda 28 août 2025 Résumé Les opérations des chantiers navals représentent une orchestration complexe de forces immenses, où le déplacement sûr et efficace de composants de grande taille est primordial. Cette analyse examine le rôle fondamental des équipements de levage spécialisés des chantiers navals dans la construction et la réparation maritimes modernes à l'horizon 2025. Elle explore en détail sept catégories essentielles d'appareils de levage, notamment les palans manuels à chaîne, les palans à levier, les palans électriques à chaîne, les pinces de levage et les élingues à haute résistance. L'enquête se penche sur la mécanique opérationnelle, la science des matériaux et les applications spécifiques de chaque type d'équipement, en contextualisant leur utilisation dans les paysages environnementaux et réglementaires exigeants des centres maritimes mondiaux. L'accent est mis sur la relation symbiotique entre les opérateurs humains et les machines, ce qui plaide en faveur d'une compréhension holistique de la sélection des équipements en fonction des exigences de charge, des conditions environnementales et des normes de sécurité internationales telles que celles de l'OMI et de l'OIT. L'étude postule qu'une approche nuancée de la sélection des équipements, de la maintenance et de la formation des opérateurs est fondamentale pour atteindre des performances opérationnelles optimales, garantir la sécurité du personnel et prolonger le cycle de vie de ces actifs vitaux. Principaux enseignements Sélectionner les palans en fonction de la précision de levage, de la disponibilité de l'énergie et de la vitesse requise. Il faut toujours adapter les types de pinces de levage au matériau et à la forme spécifiques qui sont manipulés. Inspecter régulièrement les élingues pour vérifier qu'elles ne sont pas usées, endommagées par des produits chimiques ou dégradées par les UV. S'assurer que tous les équipements de levage du chantier naval sont conformes aux normes actuelles de l'OMI et de l'OIT. Mettre en œuvre un programme d'entretien rigoureux pour lutter contre la corrosion en milieu marin. Donner la priorité à la formation des opérateurs pour une utilisation sûre et efficace des équipements. Tenez compte des facteurs environnementaux tels que la salinité et la température lorsque vous choisissez votre équipement. Table des matières La chorégraphie invisible : Le rôle du levage dans le rythme d'un chantier naval Palans manuels à chaîne : Le fondement du levage contrôlé Palans à levier : La puissance agile pour les ascenseurs angulaires et confinés Palans électriques à chaîne : Le moteur de la productivité des chantiers navals Pinces de levage : Les gardiens de la prise sûre Élingues à haute résistance : L'art de la gestion flexible des charges Grues à portique et grues à flèche : Élargir l'espace opérationnel de levage Engins de levage sous-marins spécialisés : Naviguer dans les profondeurs Plongée dans les eaux réglementaires : Sécurité et conformité L'élément vital du levage : Un régime d'entretien et d'inspection La chorégraphie invisible : Le rôle du levage dans le rythme d'un chantier naval Imaginez un chantier naval non pas comme un lieu de construction statique, mais comme un organisme vivant, qui respire. Son squelette est l'acier des cales sèches et des grues ; son sang, le flux constant de matériaux et de composants. Dans cet environnement dynamique, le mouvement de chaque plaque d'acier, de chaque bloc moteur, de chaque hélice massive est une danse soigneusement chorégraphiée. Les chefs d'orchestre de cette symphonie d'acier sont les diverses formes de matériel de levage pour chantiers navals. Leur fonction dépasse le simple levage ; ce sont des instruments de création, qui permettent d'assembler les navires qui traverseront les océans du monde entier. La fiabilité de ces équipements n'est pas une question de commodité, mais de nécessité opérationnelle et de sécurité humaine. Une défaillance dans ce ballet complexe peut entraîner des retards catastrophiques, des pertes financières et, plus grave encore, porter préjudice aux personnes qualifiées qui construisent et réparent ces géants des mers. Les défis auxquels cet équipement est confronté sont immenses. Un chantier naval est un environnement intrinsèquement hostile. L'air est chargé de sel, un catalyseur implacable de la corrosion. Les composants sont soumis à des variations de température extrêmes, du soleil brûlant du Moyen-Orient aux hivers glacials de l'Extrême-Orient russe. Les charges elles-mêmes sont souvent incommodes, immensément lourdes et exigent un degré de précision qui semble presque paradoxal compte tenu de leur ampleur. Le positionnement d'un gouvernail de plusieurs tonnes dans son logement exige une précision de l'ordre du millimètre. C'est une tâche qui exige à la fois une puissance brute et un contrôle délicat, une dualité qui définit la nature même d'un travail de qualité supérieure. matériel de levage pour chantiers navals. Comprendre les capacités et les limites de chaque outil de l'arsenal n'est donc pas seulement une compétence technique, mais un principe fondamental d'une ingénierie maritime efficace. Palans manuels à chaîne : Le fondement du levage contrôlé À une époque dominée par l'automatisation et l'énergie électrique, l'endurance du palan manuel à chaîne peut sembler anachronique. Pourtant, dans l'univers complexe d'un chantier naval, il reste un outil indispensable. Sa valeur ne réside pas dans la vitesse, mais dans le contrôle. Un palan manuel à chaîne fonctionne selon un principe mécanique simple, mais ingénieux : une chaîne manuelle fait tourner un pignon qui s'engage dans un train d'engrenages. Cette réduction par engrenage offre un avantage mécanique significatif, permettant à un opérateur humain de soulever des charges plusieurs fois supérieures à leur propre poids avec une précision méthodique. C'est un peu comme le bouton de réglage d'un instrument complexe. Alors qu'un palan électrique fournit le volume, le palan manuel permet les ajustements subtils qui sont si souvent nécessaires. Ce niveau de contrôle est primordial pour des tâches telles que l'alignement de composants de moteurs, l'accouplement de brides de tuyaux ou la descente délicate de composants électroniques sensibles dans le pont d'un navire. Dans ces scénarios, la vitesse est secondaire par rapport à la prévention des chocs ou des dommages causés par les impacts. En outre, l'indépendance des palans manuels à chaîne par rapport aux sources d'énergie électrique leur confère une polyvalence inégalée. Ils peuvent être déployés dans les coins les plus reculés de la coque d'un navire, à l'intérieur des ballasts ou dans les zones où des soudures sont effectuées et où les étincelles électriques constituent un danger. Leur conception simple, qui témoigne d'une ingénierie robuste, signifie également qu'ils sont relativement faciles à inspecter et à entretenir. Cette fiabilité en fait un outil de confiance pour toutes les tâches où la précision et la sécurité sont primordiales. Lorsque vous faites votre choix parmi la gamme de palans manuels à chaîne de haute qualitéEn choisissant l'option de l'assurance, on opte pour un héritage de fiabilité. La mécanique de précision Le cœur d'un palan manuel à chaîne est son système d'engrenage et sa chaîne de levage. La qualité de ces composants détermine les performances et la sécurité du palan. La chaîne de levage est fabriquée en acier allié de haute qualité, traité thermiquement, tel que le grade 80 ou le grade 100, de plus en plus courant. Chaque maillon est une petite merveille de métallurgie, conçue pour résister à d'immenses forces de traction sans s'étirer ni se déformer. Le train d'engrenages, logé dans un robuste boîtier en acier, est conçu pour offrir un avantage mécanique spécifique. Un rapport de démultiplication plus élevé signifie que moins d'efforts sont nécessaires pour soulever une charge donnée, mais aussi qu'il faut tirer davantage sur la chaîne manuelle pour atteindre la même hauteur de levage. Le système de freinage est peut-être le dispositif de sécurité le plus important. La plupart des palans manuels modernes utilisent un frein de charge mécanique de type Weston. Il s'agit d'un système à actionnement automatique ; le poids de la charge engage le frein, l'empêchant de glisser ou de tomber si l'opérateur lâche la chaîne manuelle. Il s'agit d'une conception magnifiquement simple et efficace qui ne présente aucun danger. Comprendre ces mécanismes internes permet d'apprécier le fait qu'un palan manuel à chaîne n'est pas un outil rudimentaire, mais une pièce sophistiquée d'ingénierie mécanique conçue pour le contrôle et la sécurité. Résilience environnementale et choix des matériaux Les chantiers navals sont un creuset de matériaux, et les composants d'un palan manuel doivent être choisis dans cette optique. Les composants en acier standard succomberont rapidement aux effets corrosifs des embruns salés. C'est pourquoi il convient de choisir matériel de levage pour chantiers navals avec une résistance accrue à la corrosion est un investissement judicieux. Les options comprennent : Galvanisation : Procédé consistant à recouvrir d'une couche de zinc les composants en acier, y compris les chaînes et le carter. Le zinc agit comme une anode sacrificielle, se corrodant avant l'acier. Revêtement en poudre/peintures spécialisées : Les revêtements industriels de haute qualité peuvent créer une barrière durable entre l'acier et l'environnement, résistant à l'écaillage et à l'abrasion qui exposeraient autrement le métal aux éléments corrosifs. Construction en acier inoxydable : Pour les applications les plus exigeantes, en particulier dans les environnements alimentaires ou chimiques hautement corrosifs à bord de certains navires, les palans en acier inoxydable offrent la protection ultime. Bien que plus coûteux, leur longévité dans des conditions difficiles peut justifier la dépense initiale. La prise en compte des défis environnementaux spécifiques à des régions comme l'Asie du Sud-Est, avec son taux d'humidité et de salinité élevé, ou les ports industriels d'Afrique du Sud, fait de la sélection des matériaux un élément essentiel du processus d'approvisionnement. Palan manuel ou palan électrique : Une analyse comparative Le choix entre un palan manuel et un palan électrique nécessite une évaluation minutieuse de la tâche à accomplir. Il n'y a pas de "meilleure" option, mais chacune est adaptée à des applications différentes. Le tableau suivant fournit un cadre pour ce processus de prise de décision. Fonctionnalité Palan manuel à chaîne Palan électrique à chaîne Source d'énergie Effort humain (chaîne manuelle) Électricité (CA ou CC) Vitesse de levage Lent, dépendant de l'opérateur Vitesse rapide et constante Contrôle de précision Très élevé, permet des ajustements minutieux Bon, mais peut être saccadé au démarrage et à l'arrêt Portabilité Haut, léger et sans cordon d'alimentation Plus bas, plus lourd et nécessitant une source d'énergie Cycle de travail Faible, ne convient pas pour un levage continu Haut, conçu pour un usage répétitif Coût initial Faible Haut Maintenance Contrôles simples, essentiellement mécaniques Plus complexe, implique des composants électriques Meilleur pour Alignement de précision, sites non motorisés Production en grande quantité, levées de charges lourdes Palans à levier : La puissance agile pour les ascenseurs angulaires et confinés Si le palan manuel à chaîne est l'instrument de la précision verticale, le palan à levier est son cousin agile et polyvalent. Souvent appelé "come-along", le palan à levier est un outil compact qui exécute des tâches de levage, de traction et de tension avec une efficacité remarquable. Contrairement à un palan à chaîne, qui est généralement fixé à la verticale, un palan à levier peut être utilisé à n'importe quel angle, y compris à l'horizontale ou même à l'envers. Cette flexibilité en fait un outil inestimable. matériel de levage pour chantiers navalsLa machine est conçue pour le travail dans des espaces confinés ou difficiles d'accès. Imaginez la tâche qui consiste à assembler deux grandes plaques d'acier pour les souder, à tendre une ligne de guidage ou à déplacer un lourd moteur de pompe dans une salle des machines exiguë. Il s'agit de scénarios qu'un palan aérien traditionnel ne peut pas atteindre ou qu'il ne serait pas pratique d'utiliser. Le palan à levier excelle dans ce domaine. Son fonctionnement est direct et tactile : l'opérateur actionne un levier d'avant en arrière, ce qui enclenche un mécanisme qui tire la chaîne et la charge attachée. Un sélecteur permet d'inverser le sens de rotation pour contrôler l'abaissement ou le relâchement de la tension. L'arc de levier court et le corps compact permettent de l'utiliser dans des espaces à dégagement minimal, ce qui en fait un outil de choix pour les charpentiers de marine et les installateurs maritimes. Le mécanisme à cliquet L'ingéniosité du palan à levier réside dans son système de cliquet. Lorsque le levier est actionné, un cliquet (un petit doigt à ressort) s'engage dans les dents d'un engrenage à cliquet, ce qui le fait tourner. Cette rotation entraîne la poulie de charge, qui tire la chaîne. Lorsque le levier est ramené en arrière, le cliquet s'enclenche sur les dents de l'engrenage, prêt pour la course suivante. Un second cliquet maintient la charge en place, l'empêchant de glisser. Ce mécanisme permet l'application progressive de la force, donnant à l'opérateur un haut degré de contrôle sur le mouvement de la charge. Les palans à levier modernes sont souvent équipés d'une fonction "roue libre". Elle permet à l'opérateur de désengager le mécanisme d'engrenage pour tirer rapidement la chaîne détendue et l'attacher à la charge, ce qui représente un gain de temps et d'efforts considérable par rapport à l'utilisation d'un cliquet sur toute la longueur de la chaîne. Cette petite caractéristique améliore considérablement l'utilisation de l'outil dans les chantiers navals où les activités se déroulent à un rythme soutenu. Applications en matière de tension et de positionnement Bien qu'ils soient capables de soulever des charges, la véritable force des palans à levier réside dans les applications de traction et de tension. Dans la construction navale, ils sont essentiels pour : Alignement de la plaque de coque : Tirer les bords de plaques d'acier massives pour les aligner parfaitement avant de les souder est une tâche courante et essentielle. Les palans à levier fournissent l'immense force nécessaire pour surmonter tout léger gauchissement ou désalignement des plaques. Sécurisation des blocs de cale sèche : Lorsqu'un navire est mis en cale sèche, il repose sur une série de blocs de quille soigneusement disposés. Des palans à levier sont souvent utilisés pour tendre les chaînes et les lignes qui fixent ces blocs, assurant ainsi la stabilité du navire. Installation de moteurs et de machines : Pour amener un moteur diesel de plusieurs tonnes ou une boîte de vitesses à sa position finale, il faut souvent procéder à de petits ajustements horizontaux puissants. Un palan à levier peut fournir cette force de traction contrôlée là où un pont roulant ne le peut pas. Travail sur le gouvernail et l'hélice : L'alignement d'une mèche de gouvernail ou la traction d'une hélice sur son arbre conique nécessite une tension précise et puissante, une application parfaite pour un palan à levier robuste. La capacité de travailler dans n'importe quelle orientation, combinée à sa puissance compacte, consolide la place du palan à levier en tant que pierre angulaire des opérations de gréement sur les chantiers navals. Palans électriques à chaîne : Le moteur de la productivité des chantiers navals Lorsque la demande passe de la précision à la productivité, le palan électrique à chaîne occupe le devant de la scène. Ces machines sont les bêtes de somme des chantiers navals modernes, conçues pour des opérations de levage répétitives et lourdes qui seraient peu pratiques ou inefficaces avec des équipements manuels. Alimentés par des moteurs électriques robustes, ils peuvent soulever des charges de plusieurs tonnes en appuyant simplement sur un bouton, ce qui augmente considérablement la vitesse des opérations d'assemblage et de réparation. Un palan électrique transforme un levage manuel de plusieurs personnes et d'une durée d'une heure en une tâche d'une seule personne et d'une durée d'une minute. Cette accélération du flux de travail contribue directement à la rentabilité d'un chantier naval et à sa capacité à respecter des délais serrés. Prenons l'exemple de l'atelier de fabrication d'un chantier naval, où des dizaines de sous-ensembles sont construits chaque jour. Les palans électriques à chaîne, souvent montés sur des potences ou des portiques, sont en mouvement constant, soulevant des plaques d'acier sur des tables de découpe, déplaçant des sections fabriquées vers des postes de soudage et chargeant des composants finis sur des moyens de transport en vue de leur assemblage final sur le quai. Leur utilisation est un indicateur clair d'une opération à haut volume et à haut rendement. Ils représentent le muscle industriel de matériel de levage pour chantiers navalsLes processus de gestion des ressources humaines et de gestion de la qualité, qui transforment les goulets d'étranglement potentiels en processus fluides et continus, sont les plus importants. Systèmes de moteur, d'engrenage et de contrôle Au cœur d'un palan électrique à chaîne se trouve un moteur à courant alternatif triphasé ou monophasé spécialement conçu pour un couple élevé et une utilisation intermittente. Ce moteur "pour palan" peut supporter les fréquents démarrages et arrêts caractéristiques des applications de levage. Le moteur entraîne un train d'engrenages, semblable à celui d'un palan manuel, mais construit pour résister à des vitesses et des forces beaucoup plus élevées. Le système de freinage est également plus complexe et comprend généralement un frein électromagnétique primaire. Lorsque le moteur est alimenté, il alimente également un solénoïde qui désengage le frein. Si l'alimentation est coupée, intentionnellement ou à la suite d'une panne de courant, le frein s'enclenche automatiquement et maintient la charge en toute sécurité. La commande est assurée par un pendentif, un contrôleur portatif doté de boutons-poussoirs pour la montée, la descente et, souvent, plusieurs réglages de vitesse. La technologie de l'entraînement à fréquence variable (EFV) constitue une avancée significative dans la commande des palans électriques. L'entraînement à fréquence variable permet à l'opérateur de contrôler précisément la vitesse du moteur, ce qui permet des démarrages et des arrêts en douceur. Cela adoucit le processus de levage, réduisant les oscillations et les chocs de la charge, ce qui est inestimable lors de la manipulation de composants délicats ou coûteux tels que le réseau radar ou les systèmes de navigation d'un navire. Cycle d'utilisation et considérations environnementales L'une des principales spécifications de tout palan électrique à chaîne est son facteur de marche, souvent défini par des normes telles que la FEM (Fédération européenne de la manutention) ou le HMI (Hoist Manufacturers Institute). Le facteur de marche indique la fréquence et la durée pendant lesquelles un palan peut être utilisé dans une période donnée sans que le moteur ne surchauffe. Un palan utilisé pour l'assemblage continu d'une chaîne de production nécessitera un facteur de marche beaucoup plus élevé (par exemple, H4) qu'un palan utilisé pour des tâches de maintenance occasionnelles (par exemple, H2). Le choix du facteur de marche correct est absolument essentiel pour la longévité et la sécurité d'un palan électrique à chaîne. Un palan non spécifié tombera en panne prématurément. Comme leurs homologues manuels, les palans électriques doivent être protégés de l'environnement du chantier naval. Le moteur et les composants électriques sont logés dans des boîtiers dotés d'un indice de protection IP (Ingress Protection). Un indice IP élevé, tel que IP55 ou IP66, indique un degré de protection plus élevé contre la poussière et la pénétration de l'eau, ce qui est nécessaire pour les applications extérieures ou les applications avec lavage. Des caractéristiques telles que la protection contre les surcharges thermiques du moteur et les interrupteurs de fin de course supérieur/inférieur qui empêchent une course excessive du crochet sont des composants de sécurité standard qui protègent à la fois l'appareil de levage et la charge. Le choix de ces composants robustes matériel de levage pour chantiers navals reflète une profonde compréhension des réalités opérationnelles de l'industrie maritime. Pinces de levage : Les gardiens de la prise sûre Les palans et les grues fournissent la puissance de levage, mais cette puissance est inutile sans une liaison sûre avec la charge. C'est le domaine de la pince de levage, héros méconnu de la manutention. Les pinces de levage sont des dispositifs mécaniques spécialisés conçus pour saisir solidement des plaques, des poutres, des tambours et d'autres objets afin de pouvoir les soulever. Contrairement aux crochets ou aux élingues, qui nécessitent un point d'attache, les pinces peuvent souvent saisir directement une surface plane, en utilisant la friction et l'effet de levier mécanique pour maintenir la charge. Leur conception est une étude fascinante de physique appliquée, transformant le poids de l'objet lui-même en force qui sécurise la prise. Dans un chantier naval, où de grandes quantités de plaques d'acier et de poutres structurelles sont manipulées quotidiennement, les pinces de levage sont indispensables. Une pince à plaque verticale, par exemple, permet à un seul opérateur d'attacher un palan à une grande plaque d'acier posée sur son bord et de la soulever en position verticale pour la fabrication. Une pince à poutre peut être rapidement fixée à une poutre en I, fournissant un point d'ancrage temporaire et sûr pour un palan manuel ou électrique. Chaque type de pince est conçu pour une forme de matériau et une orientation de levage spécifiques. L'utilisation d'une mauvaise pince pour un travail donné est une recette pour un désastre, car la poignée peut se rompre, entraînant la chute de la charge. C'est pourquoi un inventaire complet des différents types de pinces de levage est la marque d'un chantier naval bien équipé et soucieux de la sécurité. Types de pinces de levage et leurs mécanismes Il existe une grande variété de pinces de levage, chaque modèle étant conçu pour une tâche spécifique. Il est essentiel de comprendre les principaux types de pinces pour garantir un fonctionnement sûr et efficace. Type de pince Application primaire Mécanisme de préhension Caractéristiques principales Pince à plaque verticale Levage de plaques d'acier d'une verticale à l'autre. Came et mâchoire dentelée. Le poids de la charge fait pivoter la came, ce qui augmente la force de préhension. Mécanisme de verrouillage qui maintient la pince ouverte pour faciliter la fixation. Pince à plaque horizontale Soulever et transporter des plaques en position plane et horizontale. Mâchoires striées qui saisissent la surface de la plaque. Utilisé par paire ou plus. Répartit la force de levage sur la plaque pour éviter qu'elle ne se plie. Pince à poutre Fixation aux poutres en I ou en H comme point d'ancrage temporaire. Une mâchoire filetée qui se fixe sur l'aile de la poutre. Fournit un point de levage sûr et semi-permanent sans soudure. Pince à tambour Soulever verticalement des fûts en acier ou en plastique. Mâchoires qui s'accrochent au bord (carillon) du tambour. Permet de manipuler facilement et en toute sécurité les fûts scellés. Collier de serrage Saisir et soulever des tuyaux ou d'autres objets cylindriques. Mâchoires incurvées qui épousent la forme du tuyau. Empêche l'écrasement et assure un levage stable pour les produits ronds. Le génie de bon nombre de ces conceptions, en particulier la pince à plaque verticale, réside dans l'intensification de la prise. Plus la plaque est lourde, plus la came pivote et plus la mâchoire dentelée mord dans la surface. Cette conception intelligente crée une connexion intrinsèquement sûre, à condition que la pince soit utilisée dans les limites de sa capacité nominale et sur une surface propre et exempte de graisse. Sécurité, inspection et utilisation correcte La sécurité d'utilisation des pinces de levage dépend entièrement des connaissances de l'opérateur et d'une inspection diligente. Avant chaque utilisation, la pince doit être inspectée pour détecter tout signe d'usure, de déformation ou de dommage. Les principaux points d'inspection sont les suivants Mâchoires et dents : Les dents dentelées des surfaces de préhension doivent être tranchantes et exemptes de débris impactés. Les dents usées ou aplaties n'offrent pas une prise adéquate. Cam et Pivot : Le mécanisme de la came doit pivoter librement sans se bloquer. L'axe de pivotement doit être bien fixé. Corps et manille de levage : Le corps principal de la pince doit être exempt de fissures, d'entailles ou de déformations. La manille de levage doit pouvoir pivoter et tourner librement. Mécanisme de verrouillage : Les leviers ou ressorts de verrouillage doivent fonctionner correctement pour maintenir la pince ouverte ou fermée comme prévu. Les opérateurs doivent être formés pour adapter la pince à la charge. Ils doivent notamment vérifier que la limite de charge utile (WLL) de la pince est suffisante pour le levage, s'assurer que l'épaisseur de la plaque ou la taille de l'aile de la poutre se situe dans la plage d'ouverture des mâchoires spécifiée par la pince, et utiliser la pince uniquement dans l'orientation pour laquelle elle a été conçue (par exemple, ne jamais utiliser une pince verticale pour un levage horizontal). Le respect de ces principes est un aspect non négociable de l'utilisation sûre des pinces. matériel de levage pour chantiers navals protocole. Élingues à haute résistance : L'art de la gestion flexible des charges Alors que les pinces offrent une prise rigide, les élingues à haute résistance offrent la flexibilité nécessaire pour manipuler des charges de formes complexes ou irrégulières. Une élingue est essentiellement une longueur de chaîne, de câble métallique ou de sangle synthétique avec des points de connexion à chaque extrémité, utilisée pour s'enrouler autour d'une charge ou s'y connecter. Il s'agit de l'équipement de gréement le plus courant et le plus polyvalent que l'on puisse trouver dans tout environnement industriel, et les chantiers navals ne font pas exception. Qu'il s'agisse de regrouper de longues sections de tuyaux pour les soulever ou de créer un attelage à panier pour bercer une pièce de machine sensible, les applications des élingues sont pratiquement illimitées. Le choix du matériau de l'élingue est une décision cruciale qui dépend du poids de la charge, de sa forme, de son état de surface et de l'environnement dans lequel elle est utilisée. Une fabrication en acier aux arêtes vives sectionnerait rapidement une élingue en toile synthétique, faisant de l'élingue en chaîne le choix approprié. Inversement, le levage d'un élément de superstructure récemment peint à l'aide d'une élingue en chaîne endommagerait la finition ; une élingue en toile souple et flexible ou une élingue ronde serait l'outil à privilégier. La capacité d'un gréeur qualifié à sélectionner le bon type d'élingue et à le configurer dans l'attelage approprié (par exemple, vertical, étrangleur, panier) est une forme d'art qui concilie le contrôle de la charge, la sécurité et la protection du bien soulevé. Cette expertise est fondamentale pour l'utilisation efficace des matériel de levage pour chantiers navals. Chaîne, câble métallique et élingues synthétiques : Comparaison Les trois grandes familles d'élingues ont chacune des caractéristiques distinctes qui les rendent adaptées à des tâches différentes. Harnais en chaîne : Fabriquées en acier allié à haute résistance (généralement de qualité 80, 100 ou 120), ces élingues sont les plus durables et les plus robustes. Elles résistent à l'abrasion, aux coupures et aux températures élevées. Leur flexibilité leur permet d'épouser la forme de la charge. Elles sont cependant lourdes et peuvent endommager les surfaces sensibles. Elles sont le cheval de bataille pour la manutention de l'acier brut et des composants lourds et abrasifs dans un chantier naval. Élingues en câble métallique : Constituées de plusieurs fils d'acier tordus en torons, qui sont ensuite enroulés autour d'une âme, les élingues en câble métallique offrent un bon équilibre entre la solidité, la résistance à l'abrasion et la flexibilité. Elles sont généralement moins chères que les élingues en chaîne de même capacité, mais sont plus susceptibles de s'écraser et de s'entortiller. Elles sont souvent utilisées pour le levage de pièces et d'équipements fabriqués. Harnais synthétiques : Cette catégorie comprend les élingues plates (en polyester ou en nylon) et les élingues rondes (une boucle continue de fibres de polyester recouverte d'une gaine de protection). Leurs principaux avantages sont leur légèreté, leur flexibilité et le fait qu'elles ne rayent ni n'abîment les surfaces délicates. Elles sont idéales pour soulever des pièces peintes, des matériaux composites ou des machines coûteuses. Cependant, ils sont très susceptibles d'être coupés par des arêtes tranchantes et sont dégradés par l'exposition aux rayons UV et à certains produits chimiques. Comprendre les angles d'élingage et la réduction de la charge Une erreur courante et dangereuse lors de l'utilisation d'élingues est de négliger l'effet de l'angle de l'élingue sur la tension dans les branches de l'élingue. Lorsqu'une charge est soulevée à l'aide d'une élingue à plusieurs branches, l'angle entre les branches de l'élingue et l'horizontale est d'une importance capitale. Lorsque cet angle diminue (c'est-à-dire que les brins d'élingue sont plus écartés), la tension dans chaque brin augmente considérablement pour la même charge. Par exemple, le levage d'une charge de 1 000 kg à l'aide d'une élingue à deux brins dont les brins sont verticaux (angle de 90 degrés par rapport à l'horizontale) signifie que chaque brin porte 500 kg. Si l'angle est réduit à 30 degrés, la tension dans chaque jambe passe à 1 000 kg. La force totale exercée sur les branches de l'élingue est maintenant de 2 000 kg, soit le double du poids de la charge ! Il s'agit d'un effet purement géométrique qui peut facilement surcharger une élingue s'il n'est pas pris en compte. Les fabricants d'équipements de levage réputés, y compris notre équipe qui accorde de l'importance à la sécurité et à l'efficacité de l'élingage, ne sont pas en mesure de prendre en compte cette réalité. notre engagement en faveur de la qualitéLes élingues à angle droit, par exemple, fournissent des tableaux de charge détaillés qui précisent la capacité réduite de l'élingue à différents angles. Les gréeurs doivent être formés à consulter ces tableaux avant chaque levage en angle, une pratique essentielle à la sécurité de l'utilisation des élingues. matériel de levage pour chantiers navals. Grues à portique et grues à flèche : Élargir l'espace opérationnel de levage Alors que les palans fournissent la force de levage verticale, leur efficacité est amplifiée lorsqu'ils sont intégrés dans une structure de grue plus importante qui assure le mouvement horizontal. Dans un chantier naval, les grues à portique et les grues à flèche sont deux des systèmes les plus couramment utilisés pour déployer les grues à flèche. matériel de levage pour chantiers navals sur une vaste zone opérationnelle. Ils agissent comme des multiplicateurs de force, permettant à un seul palan de desservir un poste de travail entier ou une grande partie de la cour d'assemblage. Une grue portique goliath, avec ses pieds massifs reposant sur des rails, peut enjamber une cale sèche entière, capable de soulever et de positionner des blocs de superstructure entiers pesant des centaines de tonnes. À plus petite échelle, un portique portable peut être déplacé dans un atelier pour effectuer des levages là où c'est nécessaire. Une grue à flèche, avec sa flèche rotative (la flèche), est généralement montée sur un mur ou un pilier et fournit une couverture circulaire d'une cellule de travail spécifique. Un palan électrique à chaîne monté sur un chariot qui se déplace le long de la flèche de la potence est une combinaison classique pour un poste de soudage ou de fabrication. Ces systèmes de grues créent l'infrastructure qui permet aux palans, aux pinces et aux élingues d'être utilisés au maximum de leur potentiel. Engins de levage sous-marins spécialisés : Naviguer dans les profondeurs Le monde des chantiers navals ne s'arrête pas au bord de l'eau. La réparation, l'entretien et le sauvetage des navires nécessitent souvent des opérations sous-marines. Cela pose une série de nouveaux défis pour les équipements de levage. Le pouvoir corrosif de l'eau de mer s'intensifie, la visibilité est réduite et les forces dynamiques des courants et des vagues doivent être gérées. Cette situation a conduit à la mise au point d'équipements sous-marins spécialisés. matériel de levage pour chantiers navals. Les palans et autres équipements destinés à une utilisation sous-marine sont souvent fabriqués à partir de matériaux présentant une résistance supérieure à la corrosion, tels que l'acier inoxydable, ou reçoivent des revêtements spécialisés de qualité marine. Ils doivent être conçus pour fonctionner de manière fiable lorsqu'ils sont entièrement immergés, avec des joints et des boîtiers capables de résister à une pression d'eau considérable. Les opérations nécessitent souvent une coordination étroite avec les plongeurs ou les véhicules télécommandés (ROV), comme l'ont noté les experts en sécurité maritime. Des tâches telles que la récupération d'une ancre perdue, le remplacement d'un transducteur sur la coque ou l'assistance au soudage sous-marin exigent un équipement non seulement puissant, mais aussi exceptionnellement fiable dans un environnement qui ne pardonne pas les défaillances. Plongée dans les eaux réglementaires : Sécurité et conformité L'opération de matériel de levage pour chantiers navals n'est pas régi uniquement par le hasard ou la politique de l'entreprise. Il existe un cadre solide de réglementations nationales et internationales pour garantir la sécurité du personnel et l'intégrité de l'ascenseur. Ces réglementations constituent une base de référence pour la conception, l'inspection, les essais et le fonctionnement des équipements. Pour toute entreprise opérant sur le marché maritime mondial, de l'Amérique du Sud à l'Asie du Sud-Est, le respect de ces normes n'est pas facultatif. Les principaux organismes de réglementation et les principales normes sont les suivants Organisation internationale du travail (OIT) : La convention C152, la convention sur la sécurité et la santé des travailleurs (travaux portuaires), fixe des normes internationales pour la sécurité des appareils de levage utilisés dans les ports et les chantiers navals. Organisation maritime internationale (OMI) : L'OMI fournit des lignes directrices et des circulaires, telles que celles relatives à la sécurité des appareils de levage, qui sont souvent adoptées par les États membres et les sociétés de classification. ASME (Société américaine des ingénieurs en mécanique) : La série ASME B30 est l'un des ensembles de normes de sécurité les plus complets pour les grues, les palans, les élingues et autres équipements de gréement. Bien qu'elle soit originaire des États-Unis, sa rigueur a conduit à son adoption généralisée et à son influence dans le monde entier. Par exemple, de nombreux palans de haute qualité sont fabriqués conformément à des normes telles que la norme ASME B30.16 pour les palans aériens. Réglementation nationale : Chaque pays dispose de sa propre autorité en matière de santé et de sécurité au travail (comme l'OSHA aux États-Unis), qui veille à l'application des réglementations relatives au levage sur le lieu de travail. La conformité ne se limite pas à l'achat d'équipements certifiés. Elle implique la création d'un écosystème de sécurité complet comprenant des dossiers d'inspection documentés, des programmes de formation des opérateurs certifiés et des procédures claires pour la planification et l'exécution de chaque levage. Cette culture de la sécurité est le véritable fondement d'un chantier naval efficace et responsable. L'élément vital du levage : Un régime d'entretien et d'inspection Un morceau de matériel de levage pour chantiers navals n'est fiable que dans la mesure où son programme d'entretien l'est aussi. L'environnement marin difficile est une agression constante pour les composants mécaniques et électriques. Un régime proactif d'inspection et de maintenance est le seul moyen de garantir que l'équipement reste sûr et fonctionne au mieux de ses performances. Il ne s'agit pas simplement de cocher les cases d'une liste de contrôle, mais d'acquérir une connaissance approfondie de l'équipement et d'apprendre à reconnaître les signes subtils d'usure avant qu'ils ne se transforment en pannes. Un programme d'entretien complet doit comprendre plusieurs niveaux d'inspection : Inspection avant utilisation : Effectué par l'opérateur avant chaque période de travail ou d'utilisation. Il s'agit d'un contrôle visuel et fonctionnel rapide visant à identifier tout dommage évident, tel qu'une chaîne tordue, un linguet de crochet endommagé ou une élingue effilochée. Inspection fréquente : Inspection plus détaillée effectuée régulièrement (par exemple, chaque semaine ou chaque mois) par une personne désignée. Il s'agit de vérifier des éléments tels que les systèmes de freinage, l'usure de la chaîne et l'état du câble métallique. Ces inspections font généralement l'objet d'un enregistrement. Inspection périodique : Inspection complète et approfondie effectuée par un inspecteur qualifié, généralement sur une base annuelle ou semestrielle. Le palan ou l'élingue peut être démonté pour examiner les composants internes. Cette inspection doit être documentée de manière formelle. La lubrification est un autre aspect essentiel de la maintenance. Les chaînes, les engrenages et les câbles métalliques ont tous besoin d'une lubrification appropriée pour réduire les frottements et prévenir la corrosion. Les recommandations du fabricant concernant le type et la fréquence de la lubrification doivent être suivies à la lettre. Pour toute organisation qui s'appuie sur ces outils, un partenariat avec fabricants réputés d'équipements de levage qui fournissent des directives claires en matière d'entretien est un pas vers une plus grande longévité et une plus grande sécurité des opérations. Questions fréquemment posées sur les équipements de levage des chantiers navals Quelle est la cause la plus fréquente de défaillance d'un palan dans un chantier naval ? La corrosion est sans doute le facteur le plus important de la dégradation et de la défaillance éventuelle des matériel de levage pour chantiers navals. La combinaison de l'eau salée pulvérisée, de l'humidité élevée et des polluants industriels crée une atmosphère hautement corrosive qui attaque sans relâche les composants en acier. Une maintenance inadéquate, en particulier un manque de nettoyage et de lubrification réguliers, accélère ce processus. La surcharge et l'utilisation inappropriée sont également des facteurs importants de défaillance. Comment choisir entre une chaîne de grade 80 et une chaîne de grade 100 pour mon palan ou mon élingue ? L'acier allié de grade 100 est environ 25% plus résistant que l'acier de grade 80 de la même taille. Cela signifie que pour une capacité donnée, une chaîne Grade 100 peut être plus petite et plus légère que son équivalent Grade 80. Cette réduction de poids peut améliorer l'ergonomie et faciliter le gréement. Le grade 100 est souvent le choix préféré pour les nouveaux équipements, en particulier pour les élingues en chaîne, car il offre un rapport résistance/poids supérieur. Toutefois, le grade 80 reste une option robuste et parfaitement sûre lorsqu'il est utilisé dans les limites de sa capacité nominale. Puis-je utiliser un palan à levier pour soulever une charge verticalement ? Oui, un palan à levier est tout à fait capable de soulever une charge verticalement. Sa conception lui permet d'être utilisé pour soulever, tirer ou tendre dans n'importe quelle orientation. Toutefois, pour les levages purement verticaux effectués fréquemment à partir d'un point fixe, un palan manuel ou électrique à chaîne constitue souvent un choix plus ergonomique et plus efficace en raison de sa conception opérationnelle. L'avantage unique du palan à levier est sa polyvalence dans les applications angulaires et horizontales. Que signifie le "cycle de travail" d'un palan électrique ? Le facteur de marche est une classification qui indique l'intensité avec laquelle un palan électrique peut être utilisé sans que son moteur ne surchauffe. Il est basé sur le nombre de démarrages par heure et la durée maximale de fonctionnement sur une période donnée. Un palan à faible facteur de marche (par exemple, H2) convient aux levages de maintenance occasionnels, tandis qu'un palan à facteur de marche élevé (par exemple, H4 ou H5) est conçu pour une utilisation constante sur une chaîne de production. Le choix d'un palan dont le cycle de travail est adapté à votre application est essentiel pour garantir sa longévité. À quelle fréquence dois-je faire inspecter mes élingues et mes palans par des professionnels ? Les réglementations et les normes telles que celles de l'ASME exigent généralement une inspection "périodique" approfondie et documentée au moins une fois par an pour la plupart des équipements. Pour les équipements très utilisés ou soumis à des conditions environnementales sévères, cet intervalle peut être réduit à deux fois par an, voire à une fois par trimestre. Il est essentiel de consulter à la fois les recommandations du fabricant et les réglementations locales spécifiques applicables à votre chantier naval. Peut-on souder en toute sécurité sur ou à proximité d'une chaîne de levage ? Absolument pas. La chaleur du soudage peut détruire le traitement thermique des maillons de la chaîne en acier allié, ce qui compromet gravement leur résistance et les rend cassants. Une chaîne qui a été soumise à la chaleur du soudage n'est plus sûre pour le levage et doit être immédiatement mise hors service et détruite. De même, les projections de soudure peuvent endommager les élingues synthétiques. Quelle est la règle de sécurité la plus importante pour toute opération de levage ? Bien qu'il existe de nombreuses règles de sécurité, l'une des plus fondamentales est de toujours connaître le poids de sa charge et de s'assurer que chaque équipement du dispositif de levage - le palan, les pinces, les élingues - a une limite de charge de travail (WLL) supérieure à la charge que l'on a l'intention de soulever. Ne présumez jamais du poids, faites-le vérifier. Ce principe unique permet d'éviter la cause la plus fréquente des pannes de levage catastrophiques : la surcharge. Forger l'avenir du levage maritime Le monde des chantiers navals est en constante évolution. Les navires sont de plus en plus grands, les conceptions de plus en plus complexes et les délais d'exécution de plus en plus courts. Dans ce contexte exigeant, le rôle des matériel de levage pour chantiers navals ne cessera de prendre de l'importance. La progression des outils manuels simples vers des palans électriques sophistiqués, commandés par VFD, témoigne de la volonté incessante de l'industrie d'améliorer l'efficacité et la sécurité. L'avenir verra probablement une intégration plus poussée des technologies intelligentes - des capteurs de charge qui fournissent un retour d'information en temps réel, des alertes de maintenance prédictive basées sur les données d'utilisation, et une automatisation accrue. Pourtant, au milieu de ces avancées technologiques, les principes fondamentaux restent inchangés. La force d'un maillon de chaîne, l'adhérence de la mâchoire d'une pince, l'intégrité d'une élingue et la compétence de l'opérateur humain qui les réunit sont les fondements intemporels d'un levage sûr et réussi. Une compréhension profonde et empathique des outils, de leurs capacités et de leurs limites est ce qui sépare un bon chantier naval d'un grand. Il s'agit d'un engagement en faveur de la qualité, d'un dévouement à la sécurité et d'un respect pour les forces immenses qui sont commandées. Cette philosophie est le véritable moteur du progrès, garantissant que les grands navires construits et réparés dans les chantiers navals d'aujourd'hui seront prêts à relever les défis des mers de demain.
