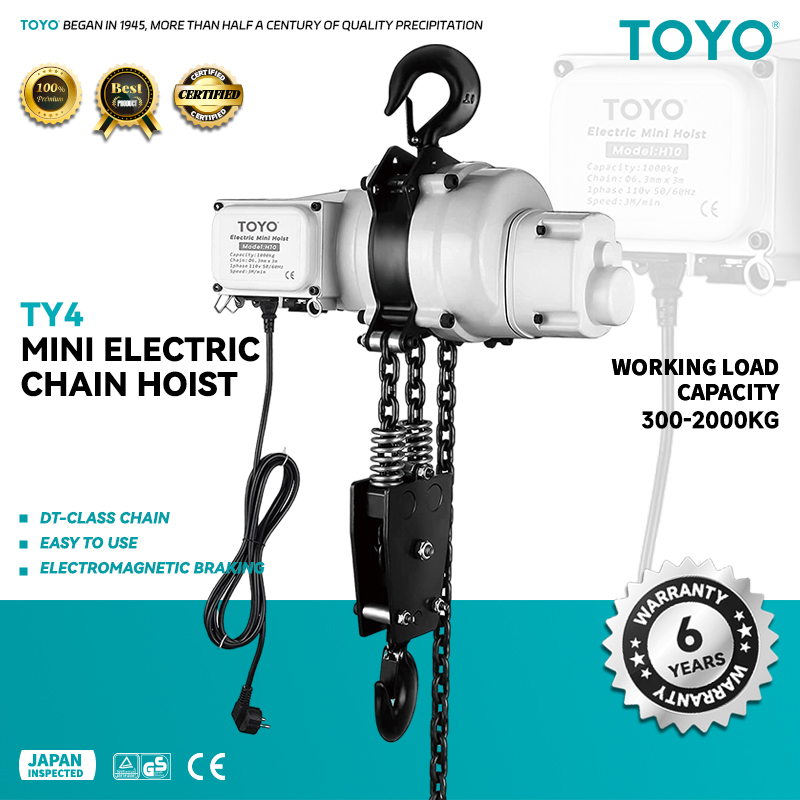

7 Solutions de levage ultimes pour l'industrie sidérurgique pour une sécurité et une efficacité maximales en 2025 Par Kunda 28 août 2025 Résumé Cette analyse fournit un examen complet des solutions de levage essentielles de l'industrie sidérurgique, en se concentrant sur la relation complexe entre la sélection de l'équipement, l'efficacité opérationnelle et la sécurité sur le lieu de travail dans le contexte exigeant de la fabrication de l'acier. L'enquête explore les différentes fonctionnalités et applications de divers appareils de levage, notamment les palans électriques à chaîne robustes, les palans manuels, les palans à levier polyvalents, les pinces de levage spécialisées et une gamme d'élingues à haute résistance à la traction. Il évalue les propriétés des matériaux, les considérations de conception et les mesures de performance pertinentes pour les environnements à haute température et à forte teneur en particules. L'étude va au-delà du simple matériel pour prendre en compte l'importance fondamentale des systèmes intégrés, tels que les chariots, ainsi que les éléments humains indispensables que sont l'inspection rigoureuse, la maintenance programmée et la formation solide des opérateurs. L'objectif est de fournir un guide approfondi et raisonné aux ingénieurs, aux responsables de la sécurité et aux spécialistes des achats, afin de leur permettre de prendre des décisions éclairées qui renforcent la productivité tout en respectant les normes les plus strictes en matière de sécurité et de conformité réglementaire dans les installations de production d'acier à l'horizon 2025 et au-delà. Principaux enseignements Choisissez des palans électriques avec des cycles de travail élevés pour les lignes de production en continu. Utiliser des palans manuels pour des tâches de précision ne nécessitant pas de source d'énergie. Employez des palans à levier pour des travaux polyvalents de traction, de tension et de levage. Choisissez des pinces de levage spécialisées en fonction de la forme et de l'orientation de la charge. Privilégiez les élingues en chaîne pour leur durabilité dans les environnements à haute température. Intégrer une culture de la sécurité avec des solutions de levage appropriées pour l'industrie sidérurgique. Inspecter régulièrement tous les équipements pour prévenir les pannes et assurer leur longévité. Table des matières 1. Palans électriques à chaîne de forte puissance : Les centrales de production 2. Palans manuels à chaîne : Précision et fiabilité dans la maintenance 3. Palans à levier : Polyvalence pour la traction, la tension et le levage 4. Pinces de levage spécialisées : Les héros méconnus de la manutention 5. Élingues à haute résistance : La connexion flexible 6. Systèmes intégrés et chariots : Mobiliser la charge 7. Une culture de la sécurité : Inspection, maintenance et formation 1. Palans électriques à chaîne de forte puissance : Les centrales de production Le cœur d'une aciérie moderne bat au rythme du mouvement. Des poches géantes de métal en fusion, des billettes incandescentes d'acier semi-fini et des bobines finies massives doivent être transportées avec un mélange de puissance brute et de précision délicate. Dans cette arène impitoyable, le palan électrique à chaîne de forte puissance apparaît non pas comme un simple outil, mais comme un pilier fondamental de la production. Son rôle est de transformer l'énergie électrique en force mécanique, une conversion qui doit être fiable, répétée et sûre, souvent dans des conditions qui feraient vaciller des équipements de moindre qualité. Pour apprécier son importance, il faut comprendre le flux de matières qui définit le processus de fabrication de l'acier. Le choix d'un palan électrique pour une aciérie dépasse le simple calcul de la capacité de charge. Elle implique un examen approfondi de la nature du travail à effectuer. Sera-t-il engagé dans un cycle continu et incessant de levage et d'abaissement, comme sur une chaîne de production ? Ou son utilisation sera-t-elle plus intermittente, pour des tâches spécifiques et lourdes ? Les réponses à ces questions nous aident à comprendre le concept de "cycle d'utilisation" d'un palan, une spécification qui révèle son endurance et son aptitude à des opérations soutenues. Un palan ayant un cycle d'utilisation élevé est conçu pour le marathon, et non pour le sprint, avec des composants conçus pour dissiper la chaleur et résister aux rigueurs d'une utilisation constante. Comprendre la mécanique des palans électriques dans les aciéries À la base, un palan électrique à chaîne est un assemblage sophistiqué composé d'un moteur, d'un réducteur, d'une chaîne de levage et d'un système de freinage. Le moteur fournit la puissance initiale. Le réducteur réduit la vitesse élevée du moteur à une vitesse de rotation plus lente et plus puissante, capable de soulever d'énormes poids. La chaîne de levage, forgée dans un alliage d'acier à haute résistance, est le muscle qui s'engage avec une poulie de charge pour lever ou abaisser le crochet. Tenez compte de l'environnement. Dans une aciérie, l'air est souvent chargé de poussières conductrices et abrasives, tandis que les températures ambiantes peuvent monter en flèche. Un moteur électrique ordinaire succomberait rapidement à une surchauffe ou à un court-circuit interne. C'est pourquoi les palans électriques à chaîne conçus pour les aciéries sont souvent équipés de moteurs totalement fermés et refroidis par ventilateur (TEFC). Cette conception empêche les contaminants en suspension dans l'air de pénétrer dans le carter du moteur, tandis qu'un ventilateur spécialisé souffle de l'air sur les ailettes extérieures pour gérer la chaleur. Le système de freinage est tout aussi essentiel. La plupart des palans de haute qualité utilisent des freins électromagnétiques qui s'enclenchent automatiquement lorsque l'alimentation du moteur est coupée. Cette conception à sécurité intégrée garantit que la charge reste suspendue en toute sécurité en cas de coupure de courant, une caractéristique d'une importance capitale lorsqu'il s'agit de suspendre une charge de plusieurs tonnes. Caractéristiques principales pour les applications en acier (boucliers thermiques, cycles de travail élevés) La configuration standard d'un palan électrique est souvent insuffisante pour relever les défis uniques d'une aciérie. Les fabricants doivent intégrer des caractéristiques spécifiques pour garantir la longévité et la sécurité. L'un des ajouts les plus évidents est le bouclier thermique. Placé entre le corps du palan et le crochet de charge, ce bouclier protège les composants internes du palan, en particulier les lubrifiants et les systèmes électriques, de la chaleur radiante intense émanant du métal en fusion ou de l'acier laminé à chaud. Sans lui, la durée de vie du palan serait considérablement réduite. Une autre caractéristique essentielle est l'utilisation de chaînes de levage spécialisées. Si toutes les chaînes de levage sont solides, celles utilisées dans les aciéries peuvent être traitées en surface ou fabriquées à partir d'alliages exclusifs pour mieux résister aux températures élevées et aux atmosphères corrosives. Les commandes du palan méritent également d'être prises en considération. Une simple commande suspendue peut suffire pour certaines tâches, mais pour les opérations nécessitant une plus grande distance entre l'opérateur et la charge - une exigence de sécurité courante dans la sidérurgie - les télécommandes radio offrent une solution supérieure. Elles détachent l'opérateur de l'appareil de levage, lui permettant de se placer à un point d'observation sûr et d'avoir une vision plus claire de l'ensemble de l'opération de levage. Ces caractéristiques transforment un appareil de levage générique en l'une des solutions de levage les plus efficaces de l'industrie sidérurgique. Choisir le bon palan : Considérations relatives à la capacité, à la vitesse et à la commande Le choix d'un palan électrique à chaîne nécessite une évaluation méthodique de plusieurs paramètres. Capacité de charge : Il s'agit de la spécification la plus fondamentale. Il est impératif de choisir un palan dont la capacité nominale dépasse le poids maximal des charges qu'il devra soulever. Un facteur de sécurité est toujours intégré, mais dépasser intentionnellement la capacité nominale est une pratique dangereuse qui ne devrait jamais être autorisée. Hauteur de levage : À quelle hauteur la charge doit-elle être soulevée ? La longueur de la chaîne de levage doit être suffisante pour la plus grande hauteur de levage requise, avec un peu de longueur supplémentaire. Vitesse de levage : La vitesse de levage peut avoir un impact significatif sur l'efficacité de la production. Pour les lignes de production à grand volume, une vitesse de levage plus élevée peut réduire les temps de cycle. Toutefois, pour les tâches nécessitant un placement précis, il est préférable d'utiliser une vitesse plus lente, voire un palan à deux vitesses (qui offre à la fois une vitesse rapide et une vitesse lente de "reptation"). Alimentation électrique : Les exigences de tension et de phase du palan doivent correspondre à l'alimentation électrique disponible dans l'établissement. Une alimentation électrique inadaptée peut endommager le palan et présenter un grave danger électrique. En prenant soigneusement en compte ces facteurs, une installation peut s'équiper de palans électriques à chaîne non seulement puissants, mais aussi parfaitement adaptés aux exigences spécifiques de ses opérations sidérurgiques. Type de palan Source d'alimentation primaire Cas d'utilisation typique dans l'industrie sidérurgique Avantage principal Principale limitation Palan électrique à chaîne L'électricité Lignes de production, chargement des fours, manutention des bobines Vitesse, puissance, cycles de travail élevés Nécessite une source d'énergie, coût initial plus élevé Palan manuel à chaîne Opérateur humain Maintenance, gréement, ajustements précis Portabilité, pas besoin d'alimentation électrique, contrôle de précision Lent, limité par la force de l'opérateur Palan à levier Opérateur humain Tirer, tendre, positionner dans n'importe quelle orientation Polyvalence, fonctionne à l'horizontale et à l'envers Longueur de levage réduite, nécessitant des mouvements répétés de la poignée 2. Palans manuels à chaîne : Précision et fiabilité dans la maintenance Dans une industrie dominée par des machines massives et gourmandes en énergie, il peut sembler contre-intuitif de défendre un outil qui repose sur la force humaine. Pourtant, le palan manuel à chaîne occupe une place inébranlable et respectée dans l'écosystème des solutions de levage de l'industrie sidérurgique. Sa valeur ne réside pas dans la force brute ou la vitesse, mais dans sa simplicité, sa fiabilité et le contrôle précis qu'il offre à l'opérateur. Lorsque l'électricité n'est pas disponible, qu'un réglage délicat est nécessaire dans un espace restreint, ou qu'une pièce de machine doit être soigneusement positionnée pendant un arrêt de maintenance, le palan manuel à chaîne fait la preuve de sa valeur indispensable. Il s'agit en quelque sorte d'un scalpel chirurgical par rapport au marteau de forgeron du palan électrique. Alors qu'un palan électrique peut déplacer une bobine de vingt tonnes à travers une baie en quelques minutes, un palan manuel à chaîne permet à un technicien de maintenance de soulever une boîte de vitesses de quelques millimètres seulement, en l'alignant parfaitement avec les boulons de montage. Cette capacité de contrôle nuancé est le résultat direct de sa conception mécanique, qui amplifie l'effort de l'opérateur grâce à l'élégante physique de l'engrenage. Un palan à chaîne fiable témoigne de la puissance de l'avantage mécanique. La valeur durable du contrôle manuel La principale qualité d'un palan manuel à chaîne est son indépendance vis-à-vis des sources d'énergie externes. Dans un complexe sidérurgique tentaculaire, il n'y a pas de prise de courant à chaque coin de rue. Lors d'une panne de courant à l'échelle de l'usine ou dans une section éloignée du chantier, la possibilité d'effectuer un levage peut faire la différence entre un retard mineur et un arrêt prolongé. Les équipes de maintenance apprécient ces palans pour leur portabilité ; ils peuvent être facilement transportés sur n'importe quel chantier, jetés par-dessus une poutre et mis en service immédiatement. Cette commande manuelle favorise un lien plus étroit entre l'opérateur et la charge. L'opérateur peut sentir la résistance, percevoir les changements dans l'équilibre de la charge et effectuer des micro-ajustements qui sont souvent difficiles à réaliser avec les vitesses fixes d'un palan électrique. Ce retour d'information tactile est inestimable lors d'opérations de gréement complexes ou lors du montage ou du démontage de machines compliquées. Il s'agit d'une forme d'empathie mécanique, où l'outil communique l'état de la charge directement aux mains de l'utilisateur. Applications dans les espaces confinés et les zones à alimentation limitée Les aciéries sont des structures labyrinthiques, remplies de machines, de conduits et de supports structurels. L'accès pour la maintenance peut être notoirement difficile. C'est dans ces espaces étroits et confinés que le facteur de forme compact d'un palan manuel à chaîne se distingue vraiment. Il peut être utilisé dans des zones où la hauteur sous plafond est minimale et où un palan électrique plus grand et plus encombrant n'aurait tout simplement pas sa place. Prenons l'exemple du remplacement d'un moteur sur un système de convoyage situé sous un équipement plus important. Un palan électrique peut être difficile à positionner. En revanche, un palan manuel à chaîne peut être transporté, fixé à un point d'ancrage en hauteur et utilisé pour effectuer le levage avec précision. Son utilisation est un exercice de résolution de problèmes, un témoignage de l'ingéniosité des équipes de maintenance qui doivent s'accommoder des contraintes physiques du paysage industriel. Le fonctionnement silencieux d'un palan manuel est un autre avantage dans les environnements où une communication claire entre les membres de l'équipe est primordiale pour la sécurité. Une plongée en profondeur dans les rapports de démultiplication et l'avantage mécanique La magie du palan manuel à chaîne réside dans son réducteur. Lorsqu'un opérateur tire sur la chaîne manuelle, il ne soulève pas directement la charge. Il fait tourner une série d'engrenages. Le rapport d'engrenage est conçu de manière à ce que de nombreuses rotations de l'engrenage d'entrée (tourné par la chaîne manuelle) se traduisent par une seule rotation de l'engrenage de sortie (qui entraîne la poulie de charge). Ce système, connu sous le nom de réduction d'engrenage, multiplie la force appliquée par l'opérateur. Imaginez que vous essayez de faire tourner une grande et lourde roue en poussant sur son axe. Ce serait presque impossible. Imaginez maintenant que vous fassiez tourner cette même roue en poussant sur une grande manivelle fixée à l'essieu. L'effort devient gérable. La boîte de vitesses d'un palan fonctionne selon un principe similaire. Une petite quantité de force appliquée sur une longue distance (l'opérateur tirant plusieurs pieds de chaîne manuelle) est convertie en une grande quantité de force appliquée sur une courte distance (le crochet de charge se déplaçant de quelques pouces). C'est le principe de l'avantage mécanique. Il permet à une seule personne de soulever des charges pesant plusieurs tonnes, ce qui serait impossible autrement. Il est essentiel de comprendre ce principe pour comprendre pourquoi ces outils simples et robustes restent une pierre angulaire de la maintenance industrielle. 3. Palans à levier : Polyvalence pour la traction, la tension et le levage Alors que les palans à chaîne, qu'ils soient électriques ou manuels, sont principalement conçus pour le levage vertical, il existe une toute autre catégorie de tâches dans une aciérie qui nécessitent l'application d'une force dans différentes directions. Tendre une bande transporteuse qui s'affaisse, rapprocher deux grands composants pour les souder ou fixer une lourde charge sur un véhicule de transport sont autant de tâches qui sortent du cadre habituel d'un palan vertical. Pour relever ces défis, le palan à levier, également connu sous le nom de "come-along", est l'outil de choix. Sa conception distincte en fait l'une des solutions de levage les plus polyvalentes et les plus adaptables de l'industrie sidérurgique. La principale différence entre un palan manuel à chaîne et un palan à levier réside dans le mécanisme d'entrée. Au lieu d'une longue chaîne manuelle en boucle, le palan à levier est actionné par l'encliquetage d'une poignée dans un sens ou dans l'autre. Ce changement apparemment simple modifie fondamentalement l'application de l'outil. Il peut être utilisé dans n'importe quelle orientation - verticalement, horizontalement ou même à l'envers - ce qui donne aux opérateurs une immense flexibilité dans la manière d'aborder un problème. Il s'agit d'un outil compact, capable d'exercer des forces précises et puissantes dans les espaces les plus restreints. La fonctionnalité unique d'un palan à levier La fonctionnalité d'un palan à levier est centrée sur son mécanisme à cliquet. Un sélecteur permet à l'opérateur de choisir entre trois modes : levage/tension, abaissement/libération et neutre. En mode neutre ou "roue libre", la chaîne de charge peut être tirée à la main à travers le palan pour éliminer rapidement le mou ou positionner le crochet. Une fois le mou éliminé, l'opérateur passe en position "haute". Chaque pompe de la poignée engage un cliquet dans l'engrenage à cliquet, ce qui permet de remonter progressivement la chaîne et d'appliquer une force à la charge. Pour abaisser la charge ou relâcher la tension, l'opérateur passe en position "basse". Le même mouvement de cliquet permet maintenant à la chaîne de se détendre, mais il le fait sous le contrôle du système de freinage. Ce relâchement contrôlé est un élément de sécurité essentiel, qui empêche la charge de tomber en chute libre. Le mouvement court et arqué de la poignée permet d'utiliser un palan à levier dans des endroits où l'espace est très réduit et où il serait impossible de tirer la chaîne manuelle d'un palan à chaîne manuel. Scénarios exigeant l'application de la force horizontale Imaginons quelques scénarios courants dans une aciérie. Imaginons qu'une équipe de fabricants doive aligner deux énormes plaques d'acier afin de pouvoir les souder ensemble. Il peut y avoir un écart d'un pouce entre les deux. À l'aide d'un palan à levier, ils peuvent attacher le crochet à une plaque et le corps du palan à un point d'ancrage sûr sur l'autre plaque. En actionnant la poignée, ils peuvent exercer des tonnes de force, ce qui permet de combler précisément l'espace et de maintenir les plaques fermement en place pour le soudeur. Une autre utilisation courante est l'installation ou l'alignement de machines. Lorsqu'une nouvelle cage de laminoir est installée, elle doit être positionnée avec une précision inférieure au millimètre. Les palans à levier peuvent être utilisés pour pousser le composant de plusieurs tonnes dans sa position finale, en effectuant des ajustements minutieux qui seraient impossibles avec une grue seule. Ils sont également indispensables pour tendre les câbles d'acier ou les bandes transporteuses, en veillant à ce qu'ils fonctionnent selon les spécifications correctes afin d'éviter le glissement et l'usure prématurée. Leur capacité à tirer, et non pas seulement à soulever, ouvre une nouvelle dimension aux possibilités de manutention. Mécanismes de sécurité : Roues libres et systèmes de freinage La sécurité d'un palan à levier repose sur deux systèmes essentiels : le frein et le mécanisme de roue libre. Le frein est généralement un frein de charge de type Weston, qui s'actionne automatiquement. Le poids de la charge contribue à enclencher le frein, ce qui signifie que plus la charge est lourde, plus la force de freinage est importante. Le frein est conçu pour maintenir fermement la charge en tout point, l'empêchant ainsi de glisser. La fonction de roue libre, bien qu'utile pour la vitesse, présente un danger potentiel si elle est mal utilisée. Elle est conçue pour être utilisée uniquement lorsqu'il n'y a pas de charge sur le palan. L'enclenchement du mode roue libre avec une charge suspendue entraînerait sa chute instantanée. C'est pourquoi les palans à levier de haute qualité intègrent souvent un mécanisme de sécurité qui empêche le palan de se mettre en roue libre à moins que le sélecteur ne soit intentionnellement maintenu en position neutre, ou une conception qui rend impossible le passage en mode roue libre lorsqu'il y a une charge. Une formation adéquate sur l'utilisation correcte de ces caractéristiques est essentielle pour que les opérateurs puissent exploiter la polyvalence de l'outil sans compromettre la sécurité. 4. Pinces de levage spécialisées : Les héros méconnus de la manutention Un palan, aussi puissant soit-il, ne sert à rien s'il n'est pas solidement relié à la charge. Dans l'industrie sidérurgique, où les charges sont souvent des plaques, des poutres ou des bobines de grande taille, lourdes et de forme peu commode, cette liaison est assurée par une catégorie d'équipements connue sous le nom de pinces de levage. Ces appareils sont les héros méconnus du monde de la manutention. Il s'agit de pinces mécaniques ingénieusement conçues qui s'accrochent à l'acier avec une force incroyable, ce qui permet de le soulever et de le déplacer en toute sécurité. Contrairement aux crochets ou aux élingues, qui entourent la charge, les pinces la saisissent, en utilisant souvent le poids de la charge elle-même pour augmenter leur force de maintien. Le choix de la pince de levage appropriée est une question de grande importance. L'utilisation d'un mauvais type de pince, ou l'utilisation d'une pince sur un matériau pour lequel elle n'a pas été conçue, peut entraîner une défaillance catastrophique. Chaque pince est un outil spécialisé, conçu pour une tâche, une épaisseur de matériau et une orientation de levage spécifiques. Une connaissance approfondie des types disponibles et de leur application correcte est un aspect non négociable des solutions de levage sûres dans l'industrie sidérurgique. A engagement en faveur de la qualité et de la sécurité signifie qu'il faut s'assurer que chaque composant de la chaîne de levage, y compris la pince, est adapté à l'usage auquel il est destiné. Pinces à plaques : Levage vertical et horizontal de tôles d'acier Les plaques d'acier sont l'un des matériaux les plus couramment utilisés dans les ateliers de fabrication et les centres de services sidérurgiques. Elles peuvent être fines et flexibles ou épaisses de plusieurs centimètres et incroyablement rigides. Les pinces à tôles sont conçues pour traiter cette variété. Pinces à plaques verticales : C'est sans doute le type le plus courant. Ils sont dotés d'une mâchoire articulée et dentée qui mord dans l'acier. Lorsque le palan se soulève, un mécanisme à came ou à levier pivote, enfonçant la mâchoire plus profondément dans la plaque. Plus la plaque est lourde, plus la pince mord fort. Les pinces sont conçues pour soulever une seule plaque à la verticale. Il est essentiel de les utiliser correctement ; elles ne sont pas conçues pour soulever des plaques d'une position horizontale à une position verticale (action de "pelage"), sauf indication contraire du fabricant. Pinces à plaques horizontales : Lorsque des plaques doivent être soulevées et maintenues à plat, on utilise des pinces à plaques horizontales. Ils sont généralement utilisés par paires ou par ensembles de quatre, reliés à une poutre d'écartement. La surface des mâchoires est large et lisse, ce qui permet de répartir la force de serrage et d'éviter d'abîmer la surface de la plaque. Elles agrippent le bord de la plaque et leur conception assure un levage stable et plat. Il est absolument vital que les opérateurs vérifient la limite de charge de travail (WLL) de la pince et la gamme d'épaisseurs de plaques qu'elle est conçue pour manipuler. L'utilisation d'une pince sur une plaque trop fine ou trop épaisse pour l'ouverture de sa mâchoire peut entraîner un échec du levage. Pinces pour poutres et poutrelles : Créer des points d'ancrage sûrs Dans de nombreuses situations, il n'existe pas de point de levage permanent. Un agent de maintenance peut avoir besoin de soulever un composant dans un endroit éloigné d'un pont roulant. Dans ce cas, une pince à poutre ou une pince à poutre constitue un point d'ancrage temporaire et sûr. Ces pinces sont conçues pour se fixer directement à la bride d'une poutre en I ou d'un autre élément de structure métallique. Il en existe deux types principaux : certains sont de simples pinces à vis qui se serrent sur l'aile de la poutre, fournissant un point de suspension fixe pour un palan. D'autres sont conçues comme des chariots, avec des roues qui leur permettent de se déplacer sur la longueur de la poutre, fournissant à la fois un point de levage et une mobilité. Lors de l'utilisation d'une pince à poutre, il est essentiel de s'assurer que la poutre elle-même possède une intégrité structurelle suffisante pour supporter la charge prévue. La solidité de la pince dépend de celle de la structure à laquelle elle est fixée. Élévateurs de fûts et de bobines : Manipuler des charges cylindriques en toute sécurité La manutention d'objets cylindriques tels que les fûts en acier ou les bobines massives de tôle d'acier présente un défi unique. Leur forme les rend susceptibles de rouler et leur poids est concentré d'une manière qui nécessite une approche spécialisée. Élévateurs de fûts : Ces pinces sont spécialement conçues pour saisir le bord, ou "carillon", d'un fût en acier standard. Elles peuvent être entièrement automatiques, ce qui permet à un opérateur de saisir et de relâcher un fût sans quitter la cabine de la grue, ou elles peuvent être semi-automatiques. Ils assurent un levage vertical sûr qui empêche le contenu du fût de se répandre. Lifters Coil : Les bobines d'acier peuvent peser plusieurs dizaines de tonnes. Leur manutention nécessite un équipement robuste et spécialisé. Les élévateurs de bobines, également connus sous le nom de crochets en C ou de pinces à bobines, sont conçus à cet effet. Les crochets en C sont de grands crochets à contrepoids qui se glissent dans le diamètre intérieur de la bobine. Les pinces à bobines motorisées sont dotées de bras qui saisissent la bobine sur ses diamètres intérieur et extérieur, ce qui permet un levage plus sûr et plus stable, en particulier pour les bobines stockées avec leur axe vertical (œil vers le ciel). Type de pince Application primaire Mécanisme de préhension Principaux éléments à prendre en compte Pince à plaque verticale Levage vertical de plaques d'acier individuelles La came/la mâchoire dentée mord dans la surface Doit correspondre à la gamme d'épaisseur de la plaque ; éviter la charge latérale. Pince à plaque horizontale Plaques de levage à plat (par paires) La mâchoire lisse saisit le bord de la plaque A utiliser avec une poutre d'écartement pour la stabilité ; vérifier la WLL par paire. Pince à poutre Création d'un point d'ancrage temporaire sur une poutre en I Mécanisme à vis ou mâchoire serrée sur la bride S'assurer que la poutre d'accueil peut supporter la charge. Lève-bobine (crochet en C) Soulever des bobines d'acier par leur diamètre intérieur Le crochet à contrepoids est soutenu de l'intérieur Nécessite un espace suffisant pour insérer le crochet. 5. Élingues à haute résistance : La connexion flexible Si le palan est le muscle et la pince la main, l'élingue est le bras qui les relie. Les élingues sont les intermédiaires flexibles qui s'enroulent autour d'une charge, s'y attachent ou y sont fixés d'une autre manière, fournissant le point de connexion pour le crochet du palan. Le choix du matériau de l'élingue est une décision cruciale dans l'industrie sidérurgique, dictée par le poids, la forme, la température et l'état de surface de la charge. Les trois principales familles d'élingues utilisées dans l'industrie lourde sont les chaînes, les câbles métalliques et les élingues synthétiques. Chacune possède un ensemble unique de caractéristiques, et la compréhension de leurs forces et faiblesses respectives est fondamentale pour un levage sûr et efficace. L'environnement d'une aciérie réduit immédiatement les choix. La chaleur extrême, les arêtes vives de l'acier coupé et l'exposition à l'huile et à la graisse peuvent rapidement détruire certains types d'élingues. La durabilité, la résistance à la chaleur et la facilité d'inspection sont des vertus primordiales. La rupture d'une élingue est l'une des causes les plus courantes de la chute d'une charge, un événement aux conséquences impensables. C'est pourquoi le choix et l'utilisation des élingues doivent être abordés avec le plus grand sérieux et la plus grande expertise. Élingues en chaîne : Durabilité dans les environnements à haute température Pour les applications de levage les plus chaudes et les plus abrasives dans une aciérie, les élingues en chaîne en acier allié sont souvent la seule option viable. Elles peuvent résister à des températures qui feraient fondre ou affaibliraient gravement d'autres matériaux. Leur construction robuste les rend très résistantes aux coupures, à l'abrasion et à l'écrasement. Les élingues en chaîne sont désignées par un grade, qui indique la résistance de l'acier allié utilisé. Les qualités les plus courantes sont le grade 80, le grade 100 et le grade 120. Les chaînes de qualité supérieure offrent un meilleur rapport résistance/poids, ce qui signifie qu'une chaîne plus légère peut être utilisée pour soulever la même charge. Cela peut être un avantage significatif pour les gréeurs qui doivent manipuler les élingues manuellement. Les élingues en chaîne peuvent être configurées de différentes manières, avec des pattes simples, doubles, triples ou quadruples, se terminant par un maillon principal en haut et un crochet ou un autre accessoire en bas. Cette polyvalence leur permet de s'adapter à une grande variété de formes de charge. Elles sont également très faciles à réparer ; un maillon ou un composant endommagé peut souvent être remplacé par une personne qualifiée, ce qui prolonge la durée de vie de l'élingue. Élingues en câble métallique : Équilibrer la force et la flexibilité Les élingues en câble d'acier représentent un moyen terme entre la durabilité brute de la chaîne et la délicatesse des matières synthétiques. Constituées de fils d'acier individuels tordus en torons, qui sont ensuite enroulés autour d'une âme, ces élingues offrent une grande résistance avec un certain degré de flexibilité. Elles sont généralement moins chères que les élingues en chaîne pour une capacité donnée et sont plus légères. L'âme d'une élingue en câble métallique peut être soit une âme en fibre (FC), soit une âme en câble métallique indépendant (IWRC). Les élingues avec un IWRC sont plus solides, plus résistantes à l'écrasement et ont une meilleure résistance à la chaleur, ce qui en fait le choix le plus courant pour les applications dans les aciéries. Le câble métallique est plus susceptible d'être endommagé par le pliage et l'écrasement que la chaîne, et les fils cassés peuvent créer des "crochets de poisson" pointus qui constituent un risque de perforation pour les gréeurs. Cependant, leur flexibilité leur permet d'épouser la forme des charges irrégulières mieux qu'une élingue en chaîne rigide. Leur apparition dans l'industrie montre qu'il existe un besoin de solutions de levage polyvalentes pour l'industrie sidérurgique. Élingues synthétiques : Quand la protection de la charge est primordiale (et quand ne pas les utiliser) Les harnais synthétiques, fabriqués à partir de matériaux tels que le nylon ou le polyester, sont les poids légers du monde des harnais. Elles sont incroyablement souples, flexibles et légères, ce qui les rend très faciles à manipuler. Leur principal avantage est leur capacité à protéger la charge. Lorsque l'on soulève une pièce d'acier finie, peinte ou polie, une élingue en chaîne ou en câble métallique ne manquerait pas de rayer ou d'abîmer la surface. Une élingue synthétique souple peut soulever la charge sans laisser de trace. Toutefois, les élingues synthétiques présentent de sérieuses limites dans l'environnement typique d'une aciérie. Elles résistent très mal à la chaleur ; l'exposition à des températures élevées ou même des étincelles provenant du soudage ou du meulage peuvent les faire fondre et les rendre inopérantes. Elles sont également extrêmement susceptibles d'être coupées par des arêtes tranchantes. Bien qu'il soit possible d'utiliser une protection des arêtes, l'omniprésence d'arêtes d'acier tranchantes dans une usine rend leur utilisation risquée. Pour ces raisons, les élingues synthétiques sont généralement réservées à des applications très spécifiques dans les services de finition, d'entreposage ou d'expédition d'une aciérie, loin de la chaleur et de la dureté des zones de production primaire. Les utiliser à proximité d'un four ou d'une ligne de laminage à chaud serait un acte de profonde négligence. 6. Systèmes intégrés et chariots : Mobiliser la charge Un palan fournit la puissance de levage verticale, mais dans une grande installation industrielle, les charges ont rarement besoin d'être déplacées uniquement de haut en bas. Elles doivent être déplacées horizontalement dans un atelier, le long d'une chaîne de production ou d'un bout à l'autre d'une aire de stockage. Ce déplacement horizontal s'effectue en montant le palan sur un chariot, qui se déplace le long de l'aile inférieure d'une poutre ou d'un rail de grue spécifique. La combinaison d'un palan et d'un chariot crée un système de grue simple et efficace, qui permet de déplacer une charge n'importe où sur la trajectoire de la poutre. Le chariot est un élément modeste mais essentiel dans le schéma général de la manutention. Sa conception et son mode de propulsion peuvent avoir un impact significatif sur l'efficacité, la sécurité et l'ergonomie d'une opération de levage. Le choix entre un simple chariot manuel et un chariot motorisé plus sophistiqué dépend du poids des charges, de la fréquence des mouvements et du niveau de contrôle souhaité. A fournisseur complet d'équipements de levage peut offrir des conseils sur l'intégration de ces éléments dans un système homogène. Le rôle des chariots manuels et à engrenages Pour les charges plus légères et les applications où les déplacements sont peu fréquents, un chariot manuel est souvent suffisant. Il en existe deux types principaux : Chariot à pousser/tirer : C'est la forme la plus simple. L'opérateur déplace la charge suspendue en la poussant ou en la tirant. Cette méthode ne convient qu'aux charges relativement légères et aux courtes distances de déplacement. Essayer de pousser une charge lourde, suspendue librement, peut être difficile à contrôler et peut induire un balancement dangereux. Chariot à engrenages : Pour les charges plus lourdes ou lorsqu'un positionnement plus précis est nécessaire, un chariot à engrenages est un bien meilleur choix. Semblable à un palan manuel à chaîne, le chariot à engrenages est équipé d'une chaîne manuelle que l'opérateur tire. Cette chaîne fait tourner une série d'engrenages qui entraînent les roues du chariot. L'avantage mécanique est considérable, ce qui permet à l'opérateur de déplacer une charge de plusieurs tonnes le long d'une poutre avec un minimum d'effort et un excellent contrôle. L'engrenage empêche le chariot de se déplacer seul, même sur une poutre légèrement inclinée. Les chariots manuels sont appréciés pour leur faible coût, leur fiabilité et leur indépendance vis-à-vis d'une source d'énergie, ce qui les rend idéaux pour les ateliers de maintenance, les petites zones de fabrication et les utilisations intermittentes. Des chariots motorisés pour plus d'efficacité Lorsque les charges sont lourdes, que les distances de déplacement sont longues et que les mouvements sont fréquents, le choix d'un chariot motorisé s'impose. Comme un palan électrique, un chariot motorisé utilise un moteur électrique pour entraîner ses roues et le propulser le long de la poutre. Le mouvement du chariot est contrôlé par le même pendentif ou la même télécommande que le palan, ce qui permet à l'opérateur de gérer à la fois le levage et le déplacement à partir d'une seule interface. L'utilisation de chariots motorisés augmente considérablement la productivité. Elle réduit la fatigue de l'opérateur et permet un transport plus rapide et plus fluide des matériaux. Cet aspect est particulièrement important sur les lignes de production très fréquentées, où le temps de cycle est un indicateur de performance clé. Les chariots motorisés peuvent également être équipés de dispositifs tels que des entraînements à fréquence variable (EFV), qui permettent une accélération et une décélération en douceur. Cette capacité de "démarrage en douceur" réduit les oscillations de la charge et les chocs mécaniques subis par le chariot, le palan et la structure porteuse, ce qui rend l'opération plus sûre et prolonge la durée de vie de l'équipement. Intégration des chariots dans les systèmes de ponts roulants Les chariots et les palans sont les composants fondamentaux des grands systèmes de ponts roulants. Un pont roulant monorail simple se compose d'une seule poutre, d'un palan et d'un chariot. Un pont roulant plus complexe comporte deux éléments principaux : le pont et le chariot. Le pont : Il s'agit d'une grande poutre (ou paire de poutres) qui s'étend sur toute la largeur du bâtiment. Le pont lui-même est équipé de roues et se déplace sur des pistes parallèles, ce qui lui permet de monter et de descendre le long de la baie. Le trolley : Le trolley fait des allers-retours le long du pont. Cette combinaison de mouvements permet au crochet du palan d'atteindre n'importe quel point à l'intérieur d'une grande zone rectangulaire. L'intégration de ces composants doit être soigneusement étudiée. Les roues du chariot doivent être adaptées à la forme de l'aile de la poutre, et l'ensemble du système - palan, chariot, pont et piste - doit être conçu pour supporter la charge nominale maximale avec un facteur de sécurité important. Cette approche intégrée transforme les composants individuels en un système puissant et indispensable pour la manutention des matériaux à l'échelle de l'usine. 7. Une culture de la sécurité : Inspection, maintenance et formation L'équipement de levage le plus avancé technologiquement n'est aussi sûr que les mains qui l'utilisent et la culture qui l'entoure. Dans l'environnement à forts enjeux d'une aciérie, où l'énergie potentielle des charges suspendues est immense, une approche décontractée de la sécurité n'est pas envisageable. Une solide culture de la sécurité est le maillon invisible mais le plus fort de la chaîne de levage. Cette culture repose sur trois piliers : des inspections rigoureuses et fréquentes, un programme de maintenance discipliné et une formation complète et continue pour chaque personne qui interagit avec l'équipement. La négligence de l'un de ces piliers introduit un point faible, une occasion de défaillance. Un frein usé, une élingue effilochée ou un manque de jugement momentané de l'opérateur peuvent avoir des conséquences dévastatrices. Par conséquent, investir dans une culture de la sécurité n'est pas un coût ; c'est un investissement fondamental dans le bien-être des personnes et la résilience de l'opération. La gestion efficace des solutions de levage de l'industrie sidérurgique est avant tout un exercice de gestion des risques. Le rôle indispensable des inspections avant utilisation L'inspection la plus importante est celle effectuée par l'opérateur juste avant le levage. Cette inspection préalable à l'utilisation ou à la prise de poste est un contrôle rapide mais systématique visant à identifier tout défaut évident ou tout signe de dommage. L'opérateur doit être formé à rechercher des éléments spécifiques en fonction de l'équipement : Pour les palans : Vérifiez que les crochets ne sont pas endommagés (étirement, fissures), que le verrou de sécurité est présent et fonctionne, que la chaîne de charge n'est pas tordue ou endommagée, et testez brièvement les commandes et les interrupteurs de fin de course. Pour les élingues : Examinez l'élingue sur toute sa longueur. Dans le cas d'une chaîne, vérifiez qu'il n'y a pas d'entailles, de rainures ou de maillons étirés. Dans le cas d'un câble métallique, vérifiez que les fils ne sont pas cassés, qu'ils ne sont pas pliés ou écrasés. Pour toutes les élingues, vérifiez que l'étiquette d'identification, qui indique la capacité, est présente et lisible. Pour les pinces : Inspectez les mâchoires pour vérifier qu'elles ne sont pas usées ou endommagées, que toutes les pièces mobiles fonctionnent sans problème et que le corps de la pince n'est pas fissuré ou déformé. Tout équipement qui échoue à cette simple inspection doit être immédiatement mis hors service, étiqueté comme "Ne pas utiliser" et mis de côté pour un examen plus approfondi par une personne qualifiée. Cette discipline quotidienne est la première ligne de défense contre les défaillances de l'équipement. Élaboration d'un programme d'entretien rigoureux Si les inspections avant utilisation permettent de détecter les problèmes évidents, un programme d'inspection et d'entretien périodique plus formel est nécessaire pour identifier l'usure qui n'est pas toujours visible pour un œil non averti. Ce programme doit s'appuyer sur les recommandations du fabricant, les exigences réglementaires (telles que celles de la Commission européenne, de l'Union européenne et de l'Union européenne) et les normes internationales. OSHA), et la gravité du service de l'équipement. Un technicien qualifié doit effectuer ces inspections périodiques, qui peuvent impliquer un démontage partiel de l'équipement pour vérifier les composants internes tels que les engrenages, les roulements et les pièces de freinage. Le technicien mesurera l'usure des composants critiques, lubrifiera les pièces mobiles et procédera à tous les ajustements nécessaires. Un registre détaillé doit être tenu pour chaque équipement de levage, documentant chaque activité d'inspection, de réparation et d'entretien. Cet historique fournit des informations précieuses sur les performances de l'équipement et peut aider à prévoir quand les principaux composants devront être remplacés, ce qui permet une maintenance proactive plutôt que des réparations réactives après une panne. Formation et compétence des opérateurs pour les solutions de levage de l'industrie sidérurgique La compétence de l'opérateur est la dernière pièce du puzzle de la sécurité. La formation doit aller bien au-delà du simple fait de montrer à l'opérateur le bouton sur lequel il doit appuyer. Un opérateur compétent doit comprendre : Les limites de l'équipement, y compris la limite de la charge de travail. Les principes de l'équilibre des charges et la manière de déterminer le centre de gravité d'une charge. L'utilisation correcte des différents attelages d'élingues (par exemple, vertical, étrangleur, panier) et la manière dont ils affectent la capacité de l'élingue. Les signaux manuels standard pour communiquer avec un grutier s'il agit en tant que gréeur. Comment planifier un ascenseur, notamment en vérifiant qu'il n'y a pas d'obstacles sur la trajectoire et en s'assurant que la zone d'atterrissage est dégagée. Procédures d'urgence, par exemple comment réagir à une panne de courant ou à un dysfonctionnement de l'équipement. La formation ne doit pas être un événement unique. Des cours de remise à niveau, des discussions sur la boîte à outils et des évaluations régulières des performances sont nécessaires pour maintenir les compétences à jour et la sécurité au premier plan de l'esprit de chacun. Une culture de la sécurité est une culture dans laquelle chaque employé se sent habilité et responsable de l'arrêt d'un ascenseur s'il constate une situation dangereuse. C'est une culture de respect mutuel et de vigilance partagée. FAQ À quelle fréquence les appareils de levage doivent-ils être inspectés dans une aciérie ? Les appareils de levage doivent faire l'objet d'un programme d'inspection à plusieurs niveaux. Une inspection visuelle avant utilisation doit être effectuée par l'opérateur avant chaque période de travail ou utilisation. Une inspection périodique plus approfondie et documentée doit être effectuée par une personne qualifiée à intervalles réguliers. Pour les équipements utilisés dans des conditions difficiles, comme dans une aciérie, cette inspection peut être mensuelle ou trimestrielle, en plus de l'inspection annuelle exigée par la plupart des réglementations. Quelle est la différence entre un palan à chaîne et un palan à levier ? La principale différence réside dans la méthode de fonctionnement et l'utilisation prévue. Un palan à chaîne est actionné en tirant une chaîne manuelle et est conçu presque exclusivement pour le levage vertical. Un palan à levier est actionné par l'encliquetage d'une poignée et est très polyvalent, capable de soulever, de tirer et de tendre des charges dans n'importe quelle orientation - verticalement, horizontalement ou à un angle. Puis-je utiliser des élingues synthétiques dans un environnement d'acier à haute température ? Elle est fortement déconseillée. Les élingues synthétiques en nylon ou en polyester ont une très faible résistance à la chaleur. La chaleur rayonnante du métal en fusion ou de l'acier chaud, ainsi que les étincelles provenant du meulage ou du soudage, peuvent rapidement faire fondre ou brûler l'élingue, entraînant une défaillance catastrophique. Les élingues en chaîne en alliage sont le choix recommandé pour les applications à haute température. Que signifie "cycle de travail" pour un palan électrique ? Le facteur de marche est une valeur qui définit la quantité d'énergie qu'un palan peut utiliser dans un laps de temps donné sans surchauffe. Il est généralement exprimé en pourcentage d'une période de temps (par exemple, le cycle de service 25% sur 10 minutes signifie que le palan peut fonctionner pendant 2,5 minutes et doit ensuite se reposer pendant 7,5 minutes) et est également lié au nombre de démarrages par heure. Les palans destinés aux lignes de production des aciéries doivent avoir un facteur de marche élevé (par exemple, H4 ou H5) pour pouvoir être utilisés en continu. Comment choisir la bonne pince de levage pour une plaque d'acier ? Le choix dépend de plusieurs facteurs. Tout d'abord, il faut déterminer l'orientation du levage : la plaque sera-t-elle soulevée verticalement ou horizontalement ? Deuxièmement, il faut adapter la capacité nominale de la pince au poids de la plaque. Troisièmement, et c'est très important, assurez-vous que l'épaisseur de la plaque se situe dans la plage d'ouverture des mâchoires spécifiée pour la pince. L'utilisation d'une pince sur une plaque trop épaisse ou trop fine est extrêmement dangereuse. Enfin, tenez compte de la surface de la plaque ; pour les surfaces finies, il peut être nécessaire d'utiliser une pince non marquante. Quels sont les principaux risques de sécurité liés au levage dans l'industrie sidérurgique ? Les principaux risques sont les suivants : défaillance de l'équipement (due à un mauvais entretien ou à une surcharge), chute des charges (due à un mauvais gréement ou à une défaillance des composants), collisions (dues à une mauvaise visibilité ou à une mauvaise planification) et exposition à une chaleur extrême. Le poids considérable des charges et la nature dangereuse des matériaux manipulés amplifient les conséquences de tout incident. Pourquoi un chariot à engrenages est-il préférable à un chariot à pousser pour les charges lourdes ? Un chariot à engrenages offre un avantage mécanique significatif. En tirant une chaîne manuelle, un opérateur peut déplacer une charge très lourde le long d'une poutre avec un effort physique minimal et un excellent contrôle. Un simple chariot de poussée suppose que l'opérateur pousse la charge elle-même, ce qui n'est pas pratique, difficile à contrôler et potentiellement dangereux pour tout ce qui n'est pas des charges légères sur de courtes distances. Conclusion Le voyage dans le monde des solutions de levage de l'industrie sidérurgique révèle une interaction profonde entre la puissance brute et le contrôle nuancé, entre les machines robustes et l'expertise humaine. Qu'il s'agisse du travail acharné des palans électriques à haut rendement dans l'atelier de production ou des ajustements manuels précis rendus possibles par les palans manuels et à levier dans les espaces restreints de la maintenance, chaque pièce d'équipement joue un rôle distinct et vital. Les pinces qui saisissent, les élingues qui relient et les chariots qui mobilisent ne sont pas de simples accessoires ; ils font partie intégrante d'un système conçu pour déplacer un poids énorme de manière sûre et efficace. Toutefois, l'examen ne doit pas s'arrêter au matériel. L'équipement le plus sophistiqué peut devenir un handicap en l'absence d'une culture de la sécurité profondément enracinée. Les pratiques disciplinées d'inspection, la rigueur méthodique de l'entretien et le développement continu des compétences des opérateurs sont les véritables fondements d'un programme de levage sûr et productif. Les outils physiques fournissent la capacité, mais l'élément humain fournit la conscience et le contrôle. En fin de compte, l'excellence en matière de manutention dans les aciéries est une entreprise holistique, qui associe le meilleur de l'ingénierie mécanique à un engagement inébranlable en faveur du bien-être de chaque personne travaillant dans l'usine.
